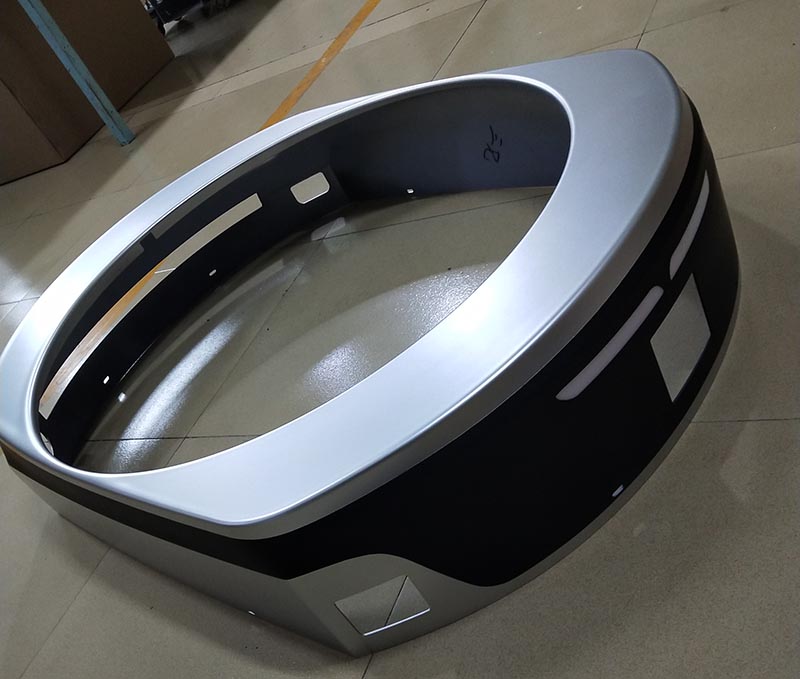

ABS厚片吸塑外殼作裝飾防護(hù)用漆，使用涂裝前，要用酒精或稀釋劑除去表面的油污，灰塵等雜質(zhì)。ABS厚片吸塑外殼噴橡膠漆能夠提升產(chǎn)品整體美觀，塑膠外殼性能上更加耐磨、耐刮傷、手感舒適、耐化學(xué)性能好。
ABS厚片吸塑外殼噴漆工藝流程有如下幾點(diǎn)：
第一：退火：塑料成型時(shí)易形成內(nèi)應(yīng)力，涂裝后應(yīng)力集中處易開(kāi)裂�？刹捎猛嘶鹛幚砘蛘�面處理，消除應(yīng)力。退火處理是把ABS塑料成型件加熱到熱變形溫度以下，即60℃，保溫2h。由于采用此種工藝需要大量的設(shè)備投資，因此，可采用整面處理的技術(shù)，即配置能夠消除塑件內(nèi)應(yīng)力的溶液在室溫下對(duì)塑件表面進(jìn)行15～20min的處理即可。
第二：除油：塑料件表面常沾有油污、手汗和脫模劑，它會(huì)使涂料附著力變差，涂層產(chǎn)生龜裂、起泡和脫落。涂裝前應(yīng)進(jìn)行除油處理。對(duì)塑料件通常用汽油或酒精清洗，然后進(jìn)行化學(xué)除油化學(xué)除油后應(yīng)徹底清洗工件表面殘留堿液，并用純水最后清洗干凈，晾干或烘干。
第三：除電及除塵：塑料制品是絕緣體，表面電阻一般在1013Ω左右，易產(chǎn)生靜電。帶電后容易吸附空氣中的細(xì)小灰塵而附著于表面。因靜電吸附的灰塵用一般吹氣法除去十分困難，采用高壓離子化空氣流同時(shí)除電除塵的效果較好。
第四：噴涂：塑料涂層厚度為15~20μm，通常要噴涂2~3道才能完成。一道噴涂后晾干15min，再進(jìn)行第二次噴涂。需要光亮的表面還必須噴涂透明涂料。涂后的制件對(duì)于阻燃性能基本沒(méi)有影響。

第五：烘干：涂完后可在室溫下自干，也可在60℃條件下烘烤30min。
